晶圓劃片機是半導體后道封測中晶圓切割和WLP切割環節的關鍵設備。在一個晶圓上，通常有幾百個至數千個芯片連在一起。它們之間留有80μm至150μm的間隙，此間隙被稱之為劃片街區（Saw Street）。將每一個具有獨立電氣性能的芯片分離出來的過程叫做劃片或切割（Dicing Saw）。半導體晶圓劃片機是將含有很多芯片的晶圓分割成晶片顆粒，為下道粘片工序做好準備，其切割的質量與效率直接影響到芯片的質量和生產成本。
劃片機國產化率較低，亟待提升。根據公告，全球半導體劃片機每年有120億的市場規模，中國市場占25%。整個半導體劃片機市場被日本DISCO壟斷，國內廠家市場份額不到5%。隨著日本半導體設備的禁運，國內設備的市場空間和機會逐漸釋放。
在異構集成設計中，制造小芯片需要更多切割，使得劃片機的用量和精度提升。根據QYR（恒州博智）的統計及預測，2023年全球劃片機市場銷售額達到17.25億美元，預計2030年將達到25.16億美元，2024-2030年CAGR為5.4%。
晶圓劃片主要有刀輪切割和激光切割兩種，刀片切割是使用最廣泛的切割工藝，占市場份額的80%,用在較厚的晶圓（>100μm）切割，具備效率高、成本低、使用壽命長。激光切割屬于非接觸式加工，市場占比約20%，主要適用于切割較薄的晶圓（<100μm），具有高精度、高效率，且可避免對晶體硅表面造成損傷（厚度不到30μm的晶圓則使用等離子切割，等離子切割速度快）。Chiplet技術切割芯粒最重要的設備就是激光劃片機。

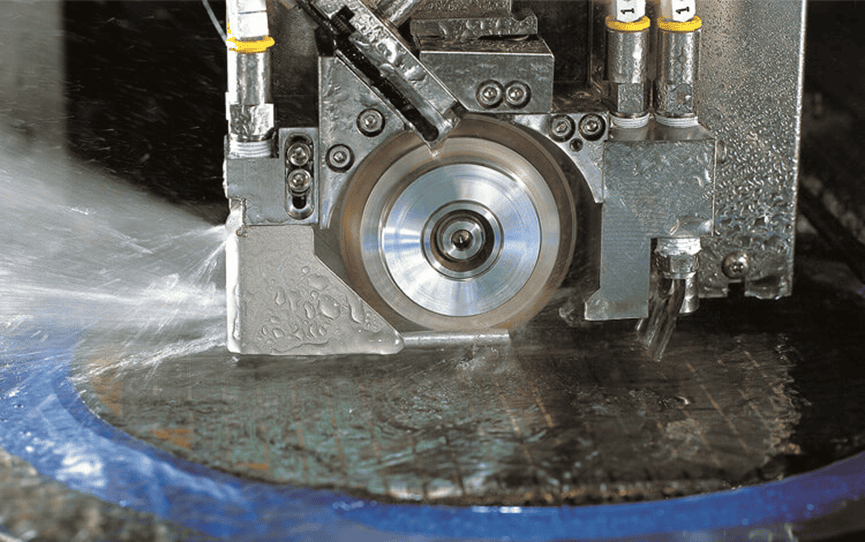

（刀片切割原理圖）
由于劃片的對象是成本昂貴的晶圓，劃片設備必須具有高精度和高可靠性。先進3D疊層封裝要求晶圓及芯片的厚度越來越薄,甚至到了50μm以下。超薄晶圓對機械應力和熱應力非常敏感,要求劃片過程應力越小越好。
（圖片來源于網絡）

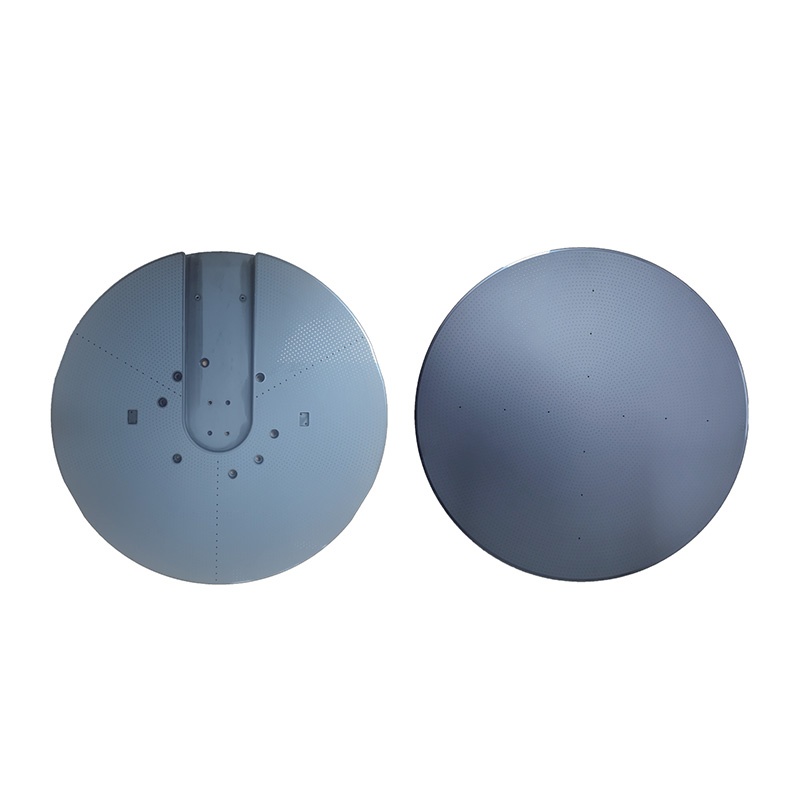

針對半導體晶圓劃片設備這個領域，隱冠基于多年的精密運動系統開發經驗，可提供高速、高精度的直驅運動系統。對于直線軸，可提供高精度的直驅解決方案，XY軸雙向重復精度可達±0.5μm，Z軸雙向重復精度可達±0.2μm。對于旋轉軸，可提供高精度、高剛度的DD馬達解決方案，雙向重復精度達±2arcsec。對于晶圓吸附，可提供多規格兼容的多孔質陶瓷吸盤。同時，為降低Z軸發熱風險，可提供磁浮式音圈電機、主動式水冷音圈電機、磁力彈簧等核心零部件解決方案。通過隱冠高度模塊化的設計，更加便于客戶以低擁有成本來實現極大的配置靈活性。
隱冠半導體擁有覆蓋全國主要城市的售后團隊，為您提供全方位的技術支持。
(最新行業技術數據來自于互聯網等其他公開信息來源)
