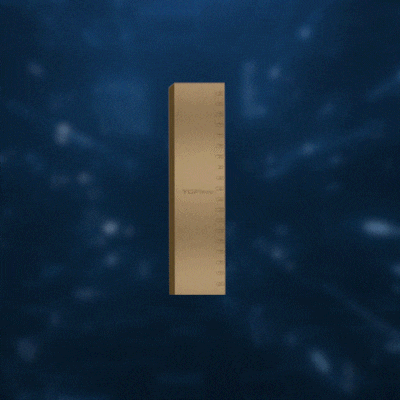

疊堆型壓電陶瓷致動器采用壓電陶瓷片堆疊的結構形式，在電信號激勵下實現多層陶瓷響應位移的疊加輸出，具有亞毫秒級的響應時間，最大位移超過180μm。
閉環版本機械尺寸圖
|
|
尺寸 A×B×H |
位移* |
剛度 |
阻滯力** |
電容*** |
諧振頻率 |
| 單位 | mm×mm×mm | μm | N/μm | N | nF | kHz |
| 公差 | ±15% | 最大值 | ±15% | ±15% | ||
|
PAB-S3-5 |
3×3×5 |
5 |
64 |
350 |
120 |
250 |
|
PAB-S3-9 |
3×3×9 |
9 |
38 |
350 |
250 |
150 |
|
PAB-S5-5 |
5×5×5 |
5 |
187 |
1000 |
350 |
250 |
|
PAB-S5-9 |
5×5×9 |
10 |
104 |
1000 |
680 |
140 |
|
PAB-S5-18 |
5×5×18 |
20 |
52 |
1000 |
1300 |
70 |
|
PAB-S5-20 |
5×5×20 |
20 |
43 |
1000 |
1600 |
60 |
|
PAB-S5-36 |
5×5×36 |
40 |
26 |
1000 |
2800 |
35 |
|
PAB-S5-45 |
5×5×45 |
50 |
21 |
1000 |
3800 |
27 |
|
PAB-S5-60 |
5×5×60 |
68 |
16 |
1000 |
5000 |
21 |
|
PAB-S5-72 |
5×5×72 |
80 |
13 |
1000 |
6000 |
17 |
|
PAB-S7-9 |
7×7×9 |
10 |
191 |
1960 |
1500 |
140 |
|
PAB-S7-18 |
7×7×18 |
20 |
86 |
1960 |
2700 |
70 |
|
PAB-S7-20 |
7×7×20 |
20 |
57 |
1960 |
3000 |
70 |
|
PAB-S7-36 |
7×7×36 |
40 |
48 |
1960 |
6000 |
34 |
|
PAB-S7M-36 |
7×7×36 |
40 |
48 |
1960 |
9500 |
35 |
|
PAB-S7-45 |
7×7×45 |
50 |
38 |
1960 |
9000 |
27 |
|
PAB-S7-54 |
7×7×54 |
60 |
32 |
1960 |
9500 |
23 |
|
PAB-S7-60 |
7×7×60 |
66 |
29 |
1960 |
11000 |
21 |
|
PAB-S7-72 |
7×7×72 |
75 |
24 |
1960 |
12000 |
18 |
|
PAB-S7-90 |
7×7×90 |
100 |
19 |
1960 |
16000 |
14 |
|
PAB-S10-18 |
10×10×18 |
20 |
185 |
3900 |
6000 |
70 |
|
PAB-S10-30 |
10×10×30 |
33 |
105 |
3900 |
10000 |
41 |
|
PAB-S10-36 |
10×10×36 |
40 |
85 |
3900 |
13000 |
34 |
截面尺寸公差為±0.1mm,長度尺寸常規公差在±0.1mm,特別需求可以定制±10µm
可選配焊接標準線束，長度75mm，AWG32，PTFE絕緣，產品編號后加W
*位移測試：驅動電壓0~150V，公差±15%，另PAB-S7M-36驅動電壓0~120V
**阻滯力測試:在150V驅動電壓下,將陶瓷伸長量壓縮為零的力
***電容測試條件:常溫環境，1Vpp，1kHz，公差±15%
其他規格可根據客戶需求進行定制
閉環版本參數
|
|
PAB-S5-36W-S |
PAB-S7-36W-S |
PAB-S10-36W-S |
單位 |
公差 |
|
運動軸 |
Z |
Z |
Z |
|
|
|
驅動電壓 |
-20~150 |
-20~150 |
-20~150 |
V |
|
|
最大位移 |
40 |
40 |
40 |
μm |
±15% |
|
推力 |
1000 |
1960 |
3900 |
N |
最大值 |
|
電容值 |
2.8 |
6 |
13 |
μF |
±15% |
|
諧振頻率 |
34 |
34 |
34 |
kHz |
±15% |
|
應變片電阻 |
350 |
350 |
350 |
Ω |
±3Ω |
|
居里溫度 |
230 |
230 |
230 |
℃ |
|
|
表面電極 |
銀 |
銀 |
銀 |
|
|
| 外觀尺寸 | |||||
|
A |
5 |
7 |
10 |
mm |
±0.1mm |
|
B |
5 |
7 |
10 |
mm |
±0.1mm |
|
H |
36 |
36 |
36 |
mm |
±0.1mm |
*位移測試：驅動電壓0~150V、公差±15%
**推力測試：驅動電壓0~150V
***電容測試條件：常溫環境，1Vpp，1kHz，公差±15%

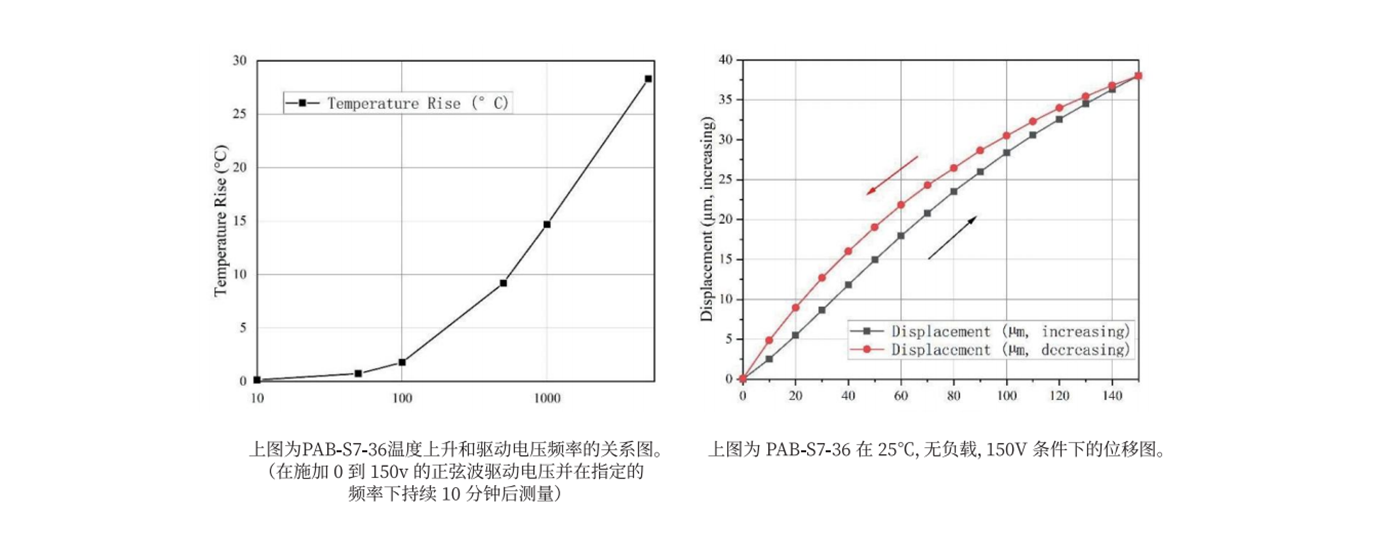

性能圖
閉環版本定制信息
截面尺寸公差為±0.1mm，長度尺寸常規公差在±0.1mm；特別需求可以定制±10μm；位移尺寸公差范圍在±15%。
性能圖
