預壓致動器是一種壓電陶瓷疊堆的鎧裝設備，起到保護疊堆和方便安裝的作用，同時預壓致動器內部對壓電陶瓷施加了預壓力，可提供一定的拉力和對位移輸出的調節。預壓致動器可內部集成應變片實現閉環控制。
|
|
單位 |
公差 |
PAPL-C7-18N |
PAPL-C7-36N |
PAPL-C7-54N |
PAPL-C7-72N |
PAPL-C7-90N |
PAPL-C7-108N |
PAPL-C7-180N |
|
行程@150V* |
μm |
±20% |
18 |
36 |
54 |
72 |
90 |
108 |
180 |
|
電容** |
μF |
±20% |
3 |
6 |
9 |
12 |
15 |
18 |
30 |
|
開環分辨率 |
nm |
典型值 |
0.18 |
0.36 |
0.54 |
0.72 |
0.9 |
1.08 |
1.8 |
| 集成傳感器*** | SGS | ||||||||
| 閉環分辨率*** | nm | 典型值 | 0.36 | 0.72 | 1.08 | 1.44 | 1.8 | 2.16 | 3.6 |
|
諧振頻率 |
kHz |
±20% |
22 |
17.5 |
15 |
13 |
11 |
10 |
4.5 |
|
剛度 |
N/μm |
±20% |
225 |
107 |
75 |
57 |
44 |
38 |
10 |
|
推力**** |
N |
最大值 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
|
拉力 |
N |
最大值 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
|
工作電壓 |
V |
|
-20~150 |
||||||
|
工作溫度范圍 |
°C |
|
-20~80 |
||||||
|
電壓接口 |
LEMO FFA.00.250 |
||||||||
|
傳感器接口 |
LEMO FFA.0S.304 | ||||||||
|
線長 |
m |
±0.02m |
1.5 |
||||||
| * 空載下位移輸出 |
| ** 電容測試條件：常溫環境，1Vpp，1kHz |
| *** 閉環參數只適用閉環版本的壓電預壓致動器 |
| **** 推力測試：驅動電壓0~150V |
| 其他規格可根據客戶需求進行定制 |
|

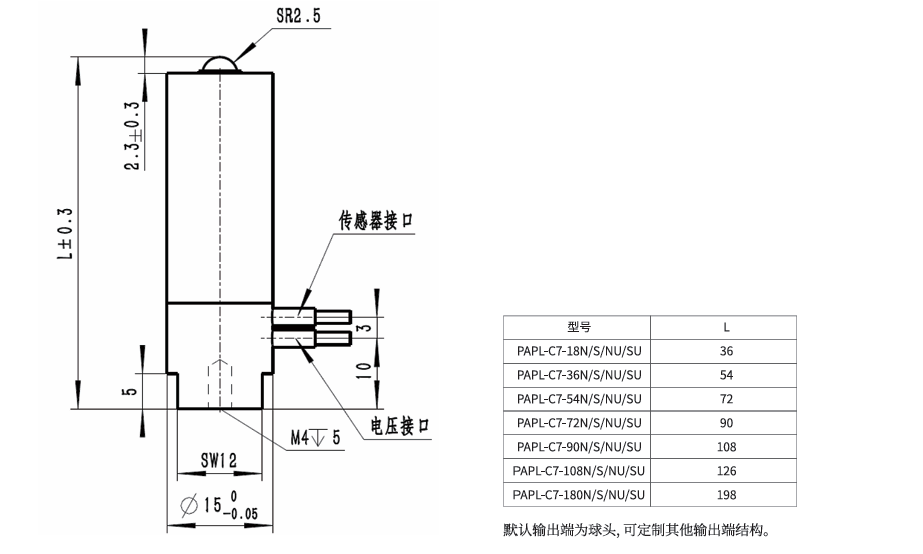

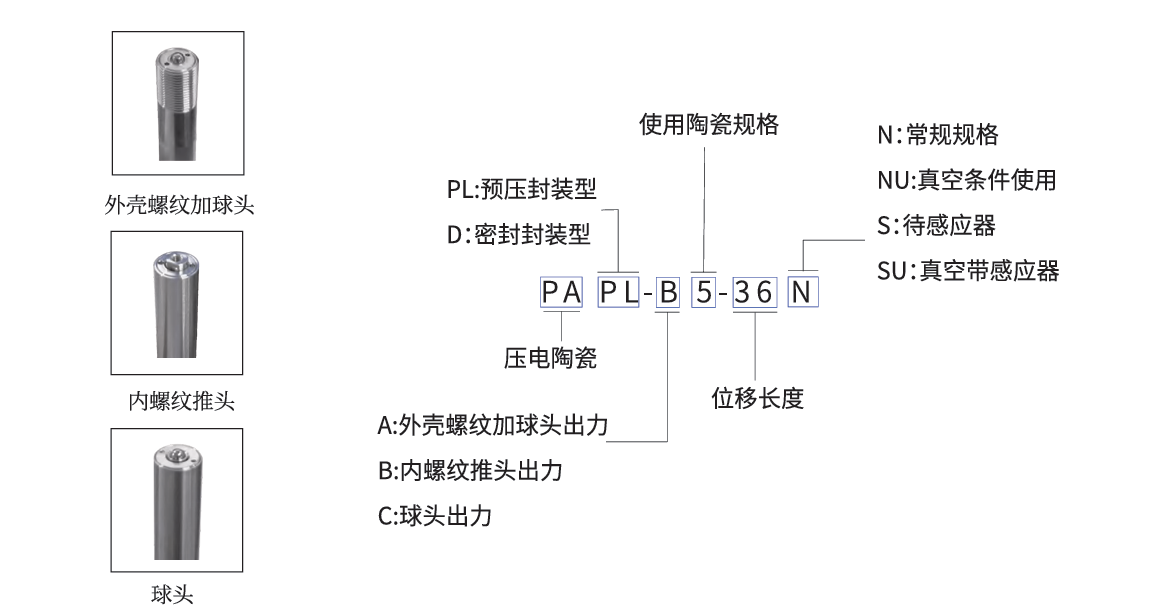

PAPL系列C7型壓電預壓致動器，開環版本 |
|
|
型號 |
說明 |
|
PAPL-C7-18N |
C7型壓電預壓致動器，有效行程18μm，開環 |
|
PAPL-C7-36N |
C7型壓電預壓致動器，有效行程36μm，開環 |
|
PAPL-C7-54N |
C7型壓電預壓致動器，有效行程54μm，開環 |
|
PAPL-C7-60N |
C7型壓電預壓致動器，有效行程60μm，開環 |
|
PAPL-C7-90N |
C7型壓電預壓致動器，有效行程90μm，開環 |
|
PAPL-C7-108N |
C7型壓電預壓致動器，有效行程108μm，開環 |
|
PAPL-C7-180N |
C7型壓電預壓致動器，有效行程180μm，開環 |
|
PAPL系列C7型壓電預壓致動器，應變片閉環版本 |
|
|
型號 |
說明 |
|
PAPL-C7-18S |
C7型壓電預壓致動器，有效行程18μm，應變片閉環 |
|
PAPL-C7-36S |
C7型壓電預壓致動器，有效行程36μm，應變片閉環 |
|
PAPL-C7-54S |
C7型壓電預壓致動器，有效行程54μm，應變片閉環 |
|
PAPL-C7-60S |
C7型壓電預壓致動器，有效行程60μm，應變片閉環 |
|
PAPL-C7-90S |
C7型壓電預壓致動器，有效行程90μm，應變片閉環 |
|
PAPL-C7-108S |
C7型壓電預壓致動器，有效行程108μm，應變片閉環 |
|
PAPL-C7-180S |
C7型壓電預壓致動器，有效行程180μm，應變片閉環 |
|
PAPL系列C7型壓電預壓致動器，開環、真空兼容版本 |
|
|
型號 |
說明 |
|
PAPL-C7-18NU |
C7型壓電預壓致動器，有效行程18μm，開環，真空兼容至10??Pa |
|
PAPL-C7-36NU |
C7型壓電預壓致動器，有效行程36μm，開環，真空兼容至10??Pa |
|
PAPL-C7-54NU |
C7型壓電預壓致動器，有效行程54μm，開環，真空兼容至10??Pa |
|
PAPL-C7-60NU |
C7型壓電預壓致動器，有效行程72μm，開環，真空兼容至10??Pa |
|
PAPL-C7-90NU |
C7型壓電預壓致動器，有效行程90μm，開環，真空兼容至10??Pa |
|
PAPL-C7-108NU |
C7型壓電預壓致動器，有效行程108μm，開環，真空兼容至10??Pa |
|
PAPL-C7-180NU |
C7型壓電預壓致動器，有效行程180μm，開環，真空兼容至10??Pa |
|
PAPL系列C7型壓電預壓致動器，應變片閉環、真空兼容版本 |
|
|
型號 |
說明 |
|
PAPL-C7-18SU |
C7型壓電預壓致動器，有效行程18μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-C7-36SU |
C7型壓電預壓致動器，有效行程36μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-C7-54SU |
C7型壓電預壓致動器，有效行程54μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-C7-60SU |
C7型壓電預壓致動器，有效行程72μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-C7-90SU |
C7型壓電預壓致動器，有效行程90μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-C7-108SU |
C7型壓電預壓致動器，有效行程108μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-C7-180SU |
C7型壓電預壓致動器，有效行程180μm，應變片閉環，真空兼容至10??Pa |
