晶圓生產控制應用，例如薄膜計量、關鍵尺寸檢查

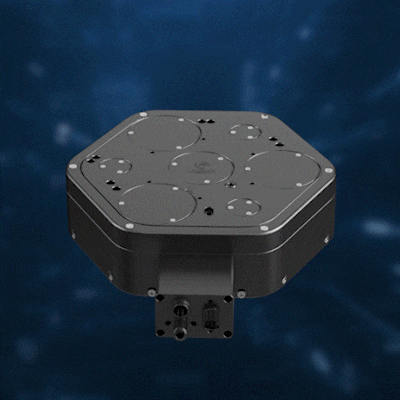

磁浮重力補償垂向位移臺采用緊湊扁平的輪廓尺寸設計思想。垂向采用了大行程磁浮重力補償技術，降低垂向電機的載荷，很大程度地提高垂向運動性能和壽命。可實現高精度上下方向定位的升降，垂向可提供高剛度機械導軌和高性能氣浮導軌選項，氣浮導軌可提供更高精度的雙向重復性能。
*接口尺寸數據來源于MZM200,且垂向處于中間位
|
|
MZM200-10 |
|
行程 |
10 mm |
|
最大速度 |
100 mm/s |
|
加速度 |
2 m/s² |
|
精度 |
±0.5 μm /1 mm |
|
雙向重復精度 |
±0.3 μm /1 mm |
|
位置穩(wěn)定性（3σ） |
±50 nm |
|
直線度 |
2 μm |
|
俯仰 |
100 μrad (21 arcsec) |
|
橫滾 |
100 μrad (21 arcsec) |
|
偏擺 |
100 μrad (21 arcsec) |
| 機械性能 | |
|
驅動負載（無負載） |
1.8 Kg |
|
最大負載 |
6.2 Kg |
|
平臺質量 |
3.5 Kg |
|
外觀尺寸 |
S200 mm×72 mm |
|
平臺材料 |
航空鋁，黑色陽極氧化 |
在MZM200系列產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括行程、編碼器、導軌等選項。
|
表1 行程選項 |
|
|
-5 |
5mm行程位移平臺，配置音圈電機和限位 |
|
-10 |
10mm行程位移平臺，配置音圈電機和限位 |
|
-25 |
25mm行程位移平臺，配置音圈電機和限位 |
|
表2 編碼器選項 |
|
|
-S1 |
增量式模擬光學式編碼器，1Vpp |
|
-S2 |
增量式數字光學式編碼器，RS422 |
|
-S3 |
絕對式光學式編碼器，BISS |
|
表3 導軌選項 |
|
|
-G1 |
高剛度機械導軌 |
|
-G2 |
高性能氣浮導軌 |
