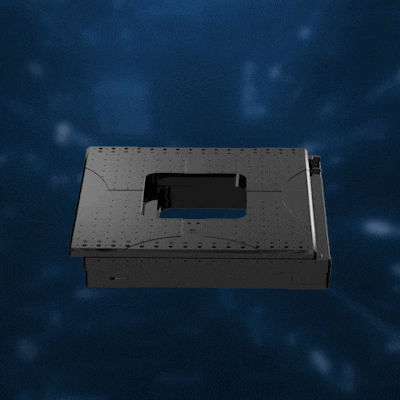

中空式平面二維精密位移臺采用了XY一體化、正交性設計思想，具有超薄的輪廓尺寸和大中空的通孔尺寸，能實現水平向X/Y軸2自由度的高精度、高剛度直線運動。
*接口尺寸數據來源于PLA90
|
|
PLA90 - 100 |
PLA90 - 200 |
PLA90 - 300 |
|
行程 |
±50 mm |
±100 mm |
±150 mm |
|
最大速度 |
0.3 m/s |
0.5 m/s |
0.5 m/s |
|
加速度 |
0.4 g |
0.4 g |
0.4 g |
|
精度 |
±1.5 μm |
±2 μm |
±2 μm |
|
雙向重復精度 |
±0.5 μm |
||
|
直線度 |
±2 μm |
±3 μm |
±5 μm |
|
平面度 |
±2 μm |
±3 μm |
±5 μm |
|
俯仰 |
±15 arcsec |
±20 arcsec |
±25 arcsec |
|
橫滾 |
±15 arcsec |
±20 arcsec |
±25 arcsec |
|
偏擺 |
±15 arcsec |
±20 arcsec |
±25 arcsec |
|
正交性 |
12 arcsec |
15 arcsec |
20 arcsec |
|
驅動質量_Upper axis |
5.8Kg |
8.4Kg |
11Kg |
|
驅動質量_Lower axis |
14.5Kg |
17.1Kg |
19.7Kg |
|
最大負載 |
10Kg |
10Kg |
10Kg |
|
平臺質量 |
21Kg |
25.5Kg |
30Kg |
|
外觀尺寸 |
380mm×380mm×90mm |
380mm×380mm×90mm |
430mm×430mm×90mm |
|
平臺材料 |
航空鋁，黑色陽極氧化 |
||
在PLA90系列產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括行程、編碼器、高精度標定等選項。
|
表1 行程選項 |
|
|
-100 |
100mm行程位移平臺，配置直線電機和限位 |
|
-200 |
200mm行程位移平臺，配置直線電機和限位 |
|
-300 |
300mm行程位移平臺，配置直線電機和限位 |
|
表2 編碼器選項 |
|
|
-S1 |
增量式模擬光學式編碼器，1Vpp |
|
-S2 |
增量式數字光學式編碼器，RS422 |
|
-S3 |
絕對式光學式編碼器，BISS |
