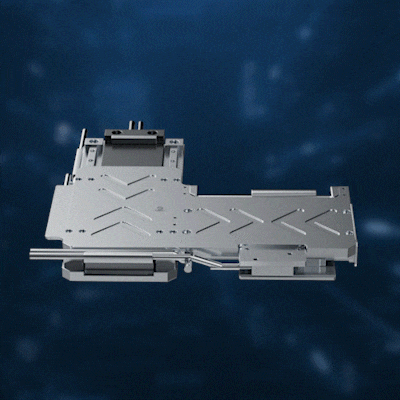

模組采用扁平化設計，采用無鐵芯動磁鐵式直線電機直接驅動負載，利用磁力彈簧作重力補償，配合高精度直線導軌和高分辨率編碼器，可實現高精度行走精度及運動定位精度。
|
單位 |
MXZ-54-38 |
||
|
|
|
X |
Z |
|
行程 |
mm |
±27 |
±19 |
|
精度_校準后 |
μm |
±2 |
±2 |
|
單向重復精度 |
μm |
±1 |
±1 |
|
直線度 |
μm |
±5 |
±3 |
|
平面度 |
μm |
±5 |
±3 |
|
連續推力 |
N |
15 |
7.5 |
|
最大速度 |
mm/s |
500 |
500 |
|
機械性能 |
|||
|
外觀尺寸/W×L×H |
mm×mm×mm |
188.5×18.2×186.5 |
|
|
最大負載 |
Kg |
5 |
0.5 |
|
總質量 |
Kg |
2 |
|
|
平臺材料 |
|
不銹鋼SUS304 |
|
|
電氣性能 |
|||
|
驅動類型 |
|
動鐵直線電機 |
動鐵直線電機 |
|
推力常數 |
N/A |
9.4 |
4.7 |
|
峰值推力 |
N |
38.4 |
19.2 |
|
峰值電流 |
A |
4.08 |
4.08 |
|
連續電流 |
A |
1.6 |
1.6 |
|
電阻 |
ohms |
6.32 |
3.16 |
|
電感 |
mH |
2.3 |
1.15 |
|
反饋類型 |
|
增量式光學線性編碼器 |
增量式光學線性編碼器 |
|
反饋分辨率 |
μm |
0.1 |
0.1 |
|
電氣限位 |
|
NA |
NA |
