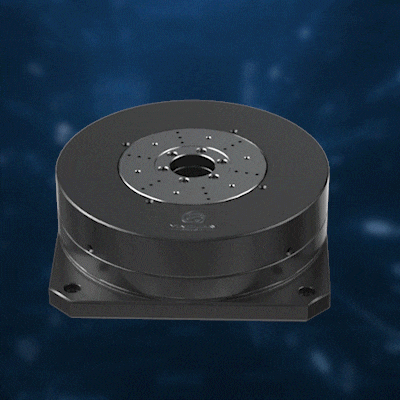

精密氣浮轉臺以超薄的外形提供了出色的角度定位、速度穩定性和誤差運動性能。
*接口尺寸數據來源于ARD180
|
|
單位 |
ARD120-00 |
ARD180-00 |
ARD220-00 |
|
精度 |
arcsec |
±2 |
±2 |
±2 |
|
雙向重復精度 |
arcsec |
±0.5 |
±0.5 |
±0.5 |
|
軸向跳動 |
nm |
<180 |
<100 |
|
|
徑向跳動 |
nm |
<450 |
<250 |
|
|
傾斜誤差 |
arcsec |
<1 |
<0.7 |
|
|
連續扭矩 |
N·m |
0.48 |
2.36 |
5.99 |
|
最大轉速 |
rpm |
1000 |
1000 |
1000 |
|
機械性能 |
|
|
|
|
|
外觀尺寸 |
mm |
120 |
180 |
220 |
|
中空尺寸 |
mm |
10 |
30 |
50 |
|
最大負載_軸向 |
Kg |
8 |
30 |
66 |
|
最大負載_徑向 |
Kg |
4 |
15 |
36 |
|
工作氣壓_軸向 |
bar |
5±0.5 |
||
|
工作氣壓_徑向 |
bar |
6±0.5 |
||
|
總質量 |
Kg |
4.5 |
6.1 |
8.3 |
|
平臺材料 |
|
航空鋁，黑色陽極氧化/硬質陽極氧化 |
||
在ARD120系列產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括尺寸、編碼器等選項。
|
表1 尺寸選項 |
|
|
-120 |
120,Diameter |
|
-180 |
180,Diameter |
|
-220 |
220,Diameter |
|
表2 編碼器選項 |
|
|
-S1 |
增量式模擬光學式編碼器，1Vpp |
|
-S2 |
增量式數字光學式編碼器，RS422 |
|
-S3 |
絕對式光學式編碼器，BISS |
