±0.5μm（X、Y軸）
±0.3μm/1mm（Z軸）
±2 arcsec（T軸" />
- 堆疊式4軸平臺，正交性設計
- 全局平面度、直線度達微米級
X/Y 軸
- 高剛度、高精度導軌設計
- 線纜擾動力一致性設計
Z 軸
- 垂向磁浮重力補償，可實現高定位精度
- 高剛性、高精度導向設計
- 垂向增量光柵，最高可實現5納米分辨率
- 超薄型、輕量化設計
- 垂向最大可支持30mm機械行程
T軸
- 360°旋轉，無管路纏繞，支持12'、8'晶圓真空吸附
- 支持最大0.7mm翹曲晶圓
- 最大支持轉速150rpm
- 晶圓生產控制應用，例如薄膜計量、關鍵尺寸檢查等，以及晶圓劃線和晶圓激光退火

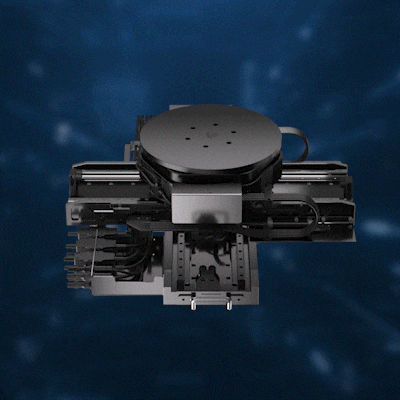

堆疊式四軸精密位移臺采用模塊化、超薄設計、正交性設計等理念，將MZT90標準模組集成在交叉十字平臺L2S125模組之上，能實現X、Y、Z和T軸4自由度的高精度、高剛度運動。其中MZT90采用創新性的雙軸耦合設計理念，具有緊湊扁平的輪廓尺寸，能實現Z/T軸2自由度的高精度、高剛度運動。交叉十字平臺L2S125模組采用集成式、正交性設計理念，具有緊湊扁平的輪廓尺寸，能實現水平向X/Y 軸2自由度的高精度、高剛度直線運動。
*接口尺寸數據來源于L4S210，且行程處于中間位。
|
|
L4S210-350 |
|||
|
軸 |
X |
Y |
Z |
T |
|
行程 |
350 mm |
350 mm |
10 mm |
360°,Infinite |
|
最大速度 |
1 m/s |
1 m/s |
0.1 m/s |
900°/s |
|
加速度 |
10 m/s² |
10 m/s² |
2 m/s² |
6280°/s² |
|
精度_校準前 |
±10 μm |
±10 μm |
|
|
|
精度_校準后 |
±1 μm |
±1 μm |
0.5 μm/1mm |
±3 arcsec |
|
雙向重復精度 |
±0.5 μm |
±0.5 μm |
±0.3 μm/1mm |
±2 arcsec |
|
位置穩定性（3σ）* |
±2 nm* |
±2 nm* |
±15 nm* |
±0.072 arcsec |
|
直線度 |
±2 μm over range |
±2 μm over range |
1μm |
|
|
俯仰 |
±5 arcsec |
±5 arcsec |
|
|
|
橫滾 |
±5 arcsec |
±5 arcsec |
|
|
|
偏擺 |
±10 arcsec |
±10 arcsec |
|
|
|
正交性 |
±15 arcsec |
±15 arcsec |
|
|
|
軸跳&徑跳 |
NA |
NA |
NA |
±2 μm |
|
機械性能 |
|
|
|
|
|
驅動負載（無負載） |
27 Kg |
45 Kg |
7 Kg |
0.00336 Kg•m2 |
|
最大負載 |
2 Kg（可定制） |
|||
|
平臺質量 |
40 Kg（鋁合金材料） |
|||
|
外觀尺寸 |
752mm×606mm×209.1mm（行程處于中間位） |
|||
*測試數據來源于采用8μm pitch光柵尺的測試，且運動臺處于主動隔振環境下。
在L4S210-350產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括編碼器、導軌和控制系統等選項。 X軸底座可根據客戶需求，改為大理石底座，可提供更高的定位精度。
|
表1 編碼器選項 |
|
|
-S1 |
增量式模擬光學式編碼器，1Vpp |
|
-S2 |
增量式數字光學式編碼器，TTL |
|
-S3 |
絕對式光學式編碼器，BISS |
|
表1 垂向導軌選項 |
|
|
-G1 |
高精度氣浮導軌，垂向機械行程 6mm |
|
-G2 |
高精度交叉滾子導軌，垂向機械行程24mm |
|
-G3 |
高精度防蠕變交叉滾子導軌，垂向機械行程13mm |
